壊れて困っている方へ！要小加工。破損しにくいスイッチです

A&Kの電動マシンガン系で時々見かけるトラブルが「スライドスイッチが砕けてバラバラになって通電しない」という事。

スイッチを固定している「カシメの金属パーツ」が壊れており、内部に極少の通電パーツ等が入っているのですが、それが紛失してしまう事があります。

中華の純正スイッチは耐久性がないのでスイッチを交換して、修理する方法が確実です。

全く同じスライドスイッチは、知り合いの電材屋さんで探してもらいましたが、見つかりません。

元々中華パーツで耐久性が無い訳ですし、同じスイッチを付けて壊れてしまってもしょうがないので

国産メーカーのスイッチで似たようなサイズを、見つけて頂きソレを使う事にしました。

スイッチポジションは、3ポジションで、ON-OFF-ONの2回路が設定できます。

Ａ＆Ｋのスイッチと同じ操作方法で使えます。

「小加工で使えるスイッチ」という事で、サイズが微妙に違うので、そのままでは組み付けが出来ません。

チョットした加工が必要なんです。

加工方法をご紹介いたしますね。

※以下は、Ｍ２４９ミニミの場合です。Ｍ６０やＰＫＭはチョット加工箇所が違います。

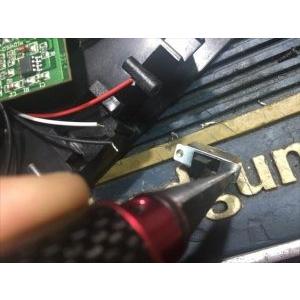

スイッチの取り付けビスの穴の大きさがＡ＆Ｋの物と比べるとチョット小さいので、穴を拡大する。

※画像参照のこと

ドリルで揉むか、ヤスリで拡大か。

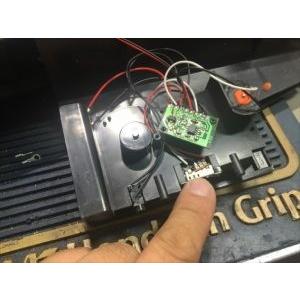

配線をハンダ付けをしたあと、BOXマガジンにねじ留めすれば、スイッチは収納できます。

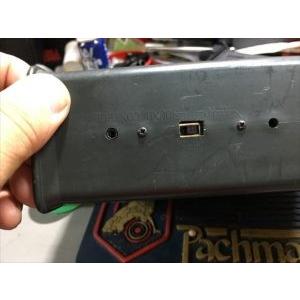

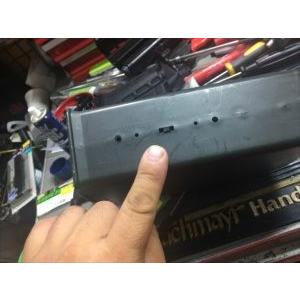

そして、ＢＯＸケース側の小加工です。

スイッチの切り替えブレードが少し厚くケース側の穴が小さいので、BOXマガジンの箱をプラモ用の棒ヤスリ等で拡大します。

スイッチが動く範囲が、収まっていれば良いので、神経質になる事はありません。

気軽に行きましょう。

スイッチの棒の長さが中華スイッチに比べると、今回のスイッチは引っ込んでいるので

指が入る様に上下をチョット大き目に削るのがポイントです。

あとは、元通りに組み立ててれば、完成です！

Ａ＆ＫのＢＯＸマガジン系のスイッチは、共有部品ですので、Ｍ６０とか、ＰＫＭのＢＯＸマガジンも同じ物を使っています。

スイッチトラブルが発生した場合でも、これで修理可能ですね。

ココが「壊れてしまったから」と、ＢＯＸマガジンを丸ごと買い換えると

１万円近くする物がわずか数百円のパーツを変えるだけで直れば、ラッキーですよね！

ご自身でのスイッチの取り付けに自信が無い方は、工賃は頂きますが修理も承りますのでご相談くださいませ

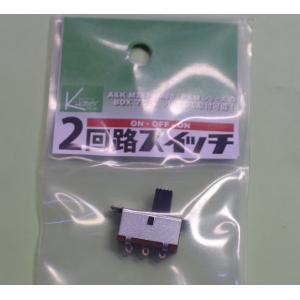

Ａ＆Ｋ社のマシンガンシリーズ「ミニミ」や「PKM」「M60」シリーズのBOXマガジンの動作切り替えスイッチの部分に小加工で使えるパーツです。

Ａ＆Ｋは中華のメーカーですので、ココの造りの耐久性が低く、長期使用でスイッチがバラバラに砕ける事が多々あります。

時々お客様のBOXマガジンの修理で使う事がありましたので、

「困っている方も多いかも？」と思い、似たような国産メーカーのスイッチを入手して店頭販売する事にしました。

取り付けには、半田こてやドリル・棒やすりが必要となりますので、ある程度工作スキルのある方向けです。

ポスト投函のスマートレターにて、全国一律で安価に発送可能です。

※詳細な取り付け加工方法は、商品説明欄をご覧くださいませ。
