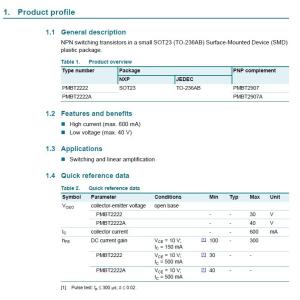

データシート

PMBT2222A スイッチングトランジスタ (40V,600mA)

PMBT2907A とコンプリメンタリ

2N2222互換

特長

1) VCESatが小さい 300mVmax @IC=150mA,IB=15mA

2) スイッチング速度が速い

エピタキシャルプレーナ形 NPN シリコントランジスタ

SOT-23 パッケージ

絶対最大定格（Ta=25°C）

コレクタ・ベース間電圧 VCBO 75V

コレクタ・エミッタ間電圧 VCEO 40V

エミッタ・ベース間電圧 VEBO 6V

コレクタ電流 IC 600mA

コレクタ損失 PC 250mW

接合部温度 TJ 150℃

保存温度範囲 TSTG -65〜+150℃

電気的特性（Ta=25°C）

コレクタしゃ断電流 ICBO 10nA Max @VCB=60V

エミッタしゃ断電流 IEBO 10nA Max @VEB=5V

直流電流増幅率 HFE 35(IC0.1mA),50(IC1mA),75(IC10mA),100(IC150mA),40(IC500mA) @VCE=10V

コレクタ・エミッタ飽和電圧 VCE(SAT) 0.3V Max @IC/IB=150mA/15mA

利得帯域幅積 fT 300MHz Min @VCE=20V,IC=20mA,f=100MHz

コレクタ出力容量 Cob 8pF Max @VCB=10V,IE=0A,f=1MHz

PMBT2222A NXP Semiconductorの表面実装NPNトランジスタです。

SOT23 パッケージ 3216ぐらいのサイズです。

VCE=40V IC=600mA

かなり電流を流せるのでドライバ等に便利

レターパックライトでお送りします。
