2P　線対線　コネクタA　金具付　2個組 　＜con-800＞ - ショッピング・ショップ | 通販検索

線対線コネクタ通販・販売

線対線コネクタ通販・販売

自動車用・バッテリー用・電子工作用コネクタ・接続コネクタです。オンラインショップ最安値帯です。

１．３ｍｍ〜２．８ｍｍ線用コネクタです。

＜＜セット内容＞＞

コネクタハウジング（写真左） オス ：2個

コネクタハウジング（写真右） オス ：2個

コネクタ 金具（写真左）オス ：4個

コネクタ 金具（写真右）オス ：4個

＜＜仕様＞＞

金具に入る線の太さ ：AWG１８＃（１．３ｍｍ）〜AWG２６＃（２．８ｍｍ）

使用温度範囲 ：−２５度〜８５度

定格電圧 ：〜３００V AC/DC

定格電流 ：〜１０A

接続抵抗 ：＜０．０１５Ω

絶縁抵抗 ：＞１０００MΩ

耐圧 ：１５００Vで１分以内

材料 ：ナイロンUL９４V-０（０）

金具材料 ：銅（Phos.bronze Tin/plated）

ハイジング・金具形状：添付図参照のこと

製造国 ：中国（バイクメーカに卸している工場）

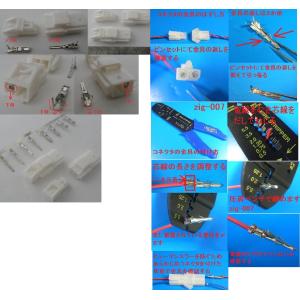

＜＜工具による取り付け方 con-804使用 基本的にすべて同じ取り付け方＞＞

1 工具を用意します。下記参照 当店販売工具

4way 線剥く器 ワイヤーストリッパー 商品コード：zig-002

2 線をむきます

3 銅線を写真のように金具に合うように切ります

4 銅線部分と外皮部分の2段階にて圧着します。線部分2.0部分にて銅線部分を圧着

5 続いて外皮部分

6 圧着完成

7 写真のようにどの穴に線が入るかを確認

8 端子をいれます。カチッと音が聞こえたらOK

9 ノイズ防止等線をツイストして完成！

10 もしさし間違えたら・・・先のとがったピンセット等にて写真部分の両脇を押し取り出します

11 写真部分のをピンセットで押す

さし間違は誰もが一度はやるヒューマンエラーですが、取出しが非常に面倒です。7の手間を必ず入れてください

＜＜ 電気的仕様 ＞＞

スイッチ種類：電線対電線用コネクタ

定格電圧 ：6A 250VAC

＜＜ 物理的仕様＞＞

線対応 ：22〜28 AWG

サイズ ：2.5mmピッチ

接触抵抗：＜＝0.01Ω

絶縁抵抗：＞＝1000MΩ

耐圧電圧：＞＝1000V/min AC50Hz時

環境温度：-25℃〜＋85℃

備考 ：教科書通り3倍程度の許容範囲にて

推奨用途：CPU5V 12V電源等

類似

con-

800 2P コネクタA

801 3P コネクタA

802 2P コネクタB

803 3P コネクタB

804 2P コネクタC

805 3P コネクタC

806 2P コネクタD

807 3P コネクタD

808 2P コネクタE

809 3P コネクタE

810 コネクタAのコネクタ金具のみ 6組 かしめ失敗用

811 コネクタBのコネクタ金具のみ 6組 かしめ失敗用

812 コネクタCのコネクタ金具のみ 6組 かしめ失敗用

813 コネクタDのコネクタ金具のみ 6組 かしめ失敗用

814 コネクタEのコネクタ金具のみ 6組 かしめ失敗用

入数2組
