★5LEDオーディオレベルメーター(LED表示VUメーター)自作キット

弊社オリジナルの「オーディオレベルメーター自作キット」でございます。

弊社ＤＩＹキットの中でも根強い人気を誇る定番キットでございます。

この度のリニューアルにあたり、装いも新たに一新いたしました。

さて、当キットは弊社ユーザー様にとってはおなじみのキットと言えます。

ご好評を頂戴しております弊社の各種デジタルアンプ自作キットのユーザー様で

複数の方が色んなケースに組み込んだ製作例をWEBで公開されているのも

目にしております。当キットを活用する為にはご自身で工夫して頂く必要は

ございますが、DIYに最適な楽しいキットでございます。

また弊社キットとの組み合わせに限らず各種既存環境の部品としてお使い頂いても

結構ですし、単純に装飾品としてつけてみるのも面白いかもしれません。

ユーザー様の中にはラジケータと組み合わせて使用されている方もおられます。

なお、本製品はキット自体の組み立てやすさに加え汎用性を高める為の

設計を施しております。部品点数も比較的少なめになっておりますので

ビギナーの方でも簡単に組み立てられるキットかと思われます。

もちろん気軽にお試し頂けるお値段にさせて頂いておりますし、

ＮＦＪ印(笑)入りの完全オリジナルキットとなっております。

見た目の楽しいキットですので、ぜひ何かの機会にお試し下さい！

当方お勧めの逸品です！

●製品詳細/特徴●

・5LEDでオーディオレベルを表示します

（LEDの配色は緑・緑・黄色・赤・赤の5個です）

・12V仕様で部品の組み込みをしております

・表示レベルは5段階(-10dB/-5dB/0dB/3dB/6dB)です

・入力レベルにより半固定抵抗器で調整可能です

・全ての部品を基板に組み込まず別途付属させておりますので

実装場所に応じた組み込みが可能です

※弊社ブログの当製品の記事はこちらからご確認下さい。

また、参考情報としてユーザー様の使用例もご案内いたします。

★2013年10月追記★

ユーザー様が応用例の動画を提供して下さりました！(※外部リンク)

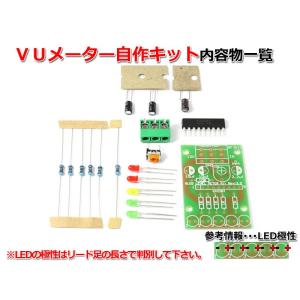

●オーディオレベルメーター自作キット内容●

・プリント基板×１枚

※基板サイズ：縦47mm×幅32mm×厚さ1.6mm（※実寸/個体差あり）

・5LEDレベルメーターICＫＡ２２８４×１個（セカンドソース品）

・電解コンデンサ２．２μＦ×１個

・電解コンデンサ １０μＦ×２個

・半固定抵抗器 １０ｋΩ×１個

・金属膜抵抗器(±1％) １ｋΩ×５個

・金属膜抵抗器(±1％)１０ｋΩ×１個

・３mm砲弾型LED×計５個（赤×２/黄×１/緑×２）

※ＬＥＤの極性は、必ず取り付け前にリード足の長さ等で確認しておいて下さい。

付属LED円筒部の切り欠きに規則性はございませんのでご注意ください。

・三極ターミナルブロック×１個

（端子は12V+/GND/信号入力(IN)となっております）

●注意事項●

・チップの仕様書はこちら(※pdfファイル)でご確認いただけますが、

説明書等は付属いたしません。少なからず電気的な知識が必要ですし、

弊社では使用方法等のサポートは行なっておりません。

使い方がわからない場合はご購入をご遠慮下さいませ。

※当商品は組み立ての際、はんだ付け作業が必要になります。

・一組あたり１chですので、２ch(ステレオ)でご使用の場合は二組ご購入下さい。

・パワーＯＮ表示の部品は省略しております

・入荷ロットにより、画像と異なる部品が付属する場合がございます。

もちろん基本的な仕様は変わりませんので、ご安心下さい。

・ICのリファレンス回路ですので、そこまでトラブルは

ないと思いますが、使用機器によっては入力レベルが

高すぎる場合や他の要因で正常に動作しない場合もございます

解決策など、ご使用の機器によって様々ですので

サポート及び保証はできません。あらかじめご理解下さいませ。

・当キットの基板自体は全て専用検査機で検証済みです。

かといってあくまでも自作キットですので、製作中の破損などの

可能性を考慮に入れざるを得ず、保証をお付けすることは出来ません。

恐れ入りますが、あらかじめご了承下さいませ。

※上記注意事項をご理解・ご了承頂ける方のみ、お求めくださいませ。

弊社オリジナルの「オーディオレベルメーター自作キット」です。弊社DIYキットの中でも根強い人気を誇る定番キットです。この度のリニューアルにあたり、装いも新たに一新いたしました。

さて、当キットは弊社ユーザー様にとってはおなじみのキットと言えます。当キットを活用する為にはご自身で工夫して頂く必要はございますが、DIYに最適な楽しいキットでございます。

キット内容

・プリント基板×１枚

※基板サイズ：縦47mm×幅32mm×厚さ1.6mm (※実寸/個体差あり)

・5LEDレベルメーターIC KA2284×1個 (セカンドソース品)

・電解コンデンサ２．２μＦ×1個

・電解コンデンサ １０μＦ×2個

・半固定抵抗器 １０ｋΩ×1個

・金属膜抵抗器(±1％) １ｋΩ×5個

・金属膜抵抗器(±1％)１０ｋΩ×1個

・３mm砲弾型LED×計5個 (赤×2/黄×1/緑×2)

※ＬＥＤの極性は、必ず取り付け前にリード足の長さ等で確認しておいて下さい。

付属LED円筒部の切り欠きに規則性はございませんのでご注意ください。

・三極ターミナルブロック×1個

(端子は12V+/GND/信号入力(IN)となっております)
