砲弾型LEDやFlux LEDを簡単に点灯!!

※写真には複数写っておりますが、1本あたりの価格となりますのでご注意下さい。

※CRDは通常のダイオードのように、電流を一定方向にしか流さない整流作用は御座いません。誤った接続を行うと電流制限が行われず電流が流れますので、LEDが一瞬で破損します。十分に注意して接続を行ってください。

定格出力30mAの定電流レギュレータ(CCR)です。

石塚電子製の定電流ダイオード、CRDと使い方はほぼ同じです。

定格30mAのFluxタイプLEDの使用にピッタリです！

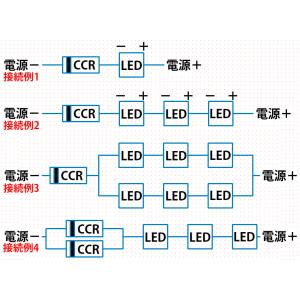

LEDを2並列にして頂くことで、15mAx2流すことができますので、1つのCCRで沢山のLEDを光らすということも可能です。

CCRを並列に接続することで、お好みの電流値にすることも可能です。

詳しい接続方法、データシートは画像にてご確認下さい。

定格：Vak45V

出力電流：30mA±10%

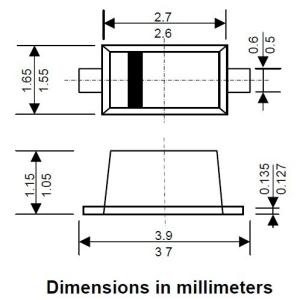

寸法：2.7mm×1.7mm×1.15mm ※端子含まず

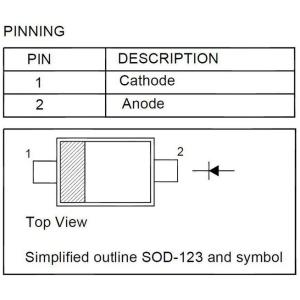

パッケージ形状：SOD-123

12V 14V 14.4V 20V 24V

※写真には複数写っておりますが、1本あたりの価格となりますのでご注意下さい。
