AC100Vに繋げるだけの簡単接続、簡単点灯！

※5Wタイプは数に限りが御座います。ご注文後可能でも、在庫が不足している場合があり、その場合はご注文をキャンセル処理させて頂きます。5Wタイプを10個以上ご希望のお客様はお手数ですが、在庫確認のお問い合わせをお願いいたします。

こちらの商品はAC100Vの高電圧を扱います。電気知識のある方のみご利用ください。

アルミヒートシンクなどの放熱器に接地配線（アース）や絶縁処理を行ってください。

もしくは漏電遮断機など設置してください

■ハイパワーLEDの放熱方法について■

LEDは発熱しないと思われている方もいらっしゃいますが、LEDの変換効率は約15％と言われており、85％は熱となってしまいます。

発生した熱を適切に放熱しないとLED素子が熱損傷を起し、最悪の場合数分で点灯不良が発生してしまう場合が御座います。

以下を十分ご確認頂き、適切に放熱設計を行ってください。

※LEDは温度が上昇すると順方向電圧が下がるという特徴が御座います。そのため定電圧回路で設計を行うと、過電流の原因となる場合が御座います。

回路設計後はLEDを数十分点灯させ、過電流となっていないかご確認ください。できるだけ定電流LEDドライバをご利用ください。

●1〜10W ハイパワーLEDの場合

・必ずLEDを、LED取付板に取り付けてください。

・必ずヒートシンク(放熱器)を取り付けてください。

・必ずLEDと取付板の間、取付板とヒートシンク(放熱器)の間には、放熱用グリースを塗るか、熱伝導両面テープなどを設置してください。

・10分ほど点灯させ、LED取付板およびヒートシンク(放熱器)が素手で触れる温度となっているか確認してください。触れないほど高温になっている場合、放熱が不十分です。

・可能であれば強制空冷を行ってください。

●20W以上のハイパワーLEDの場合

・必ずヒートシンク(放熱器)を取り付けてください。

・必ずLEDとヒートシンク(放熱器)の間には、放熱用グリースを塗ってください。

・LED基板部が全面ヒートシンクに触れるようにしてください。

・LEDとヒートシンクの固定は必ず4箇所ビス留めを行ってください。また同一トルクで行ってください。熱伝導両面テープなどシート状TIMを使用される場合でも、ビス留めは必須です。

・30分ほど点灯させ、LED基板部およびヒートシンク(放熱器)が素手で触れる温度となっているか確認してください。触れないほど高温になっている場合、放熱が不十分です。

・できるだけ強制空冷を行ってください。

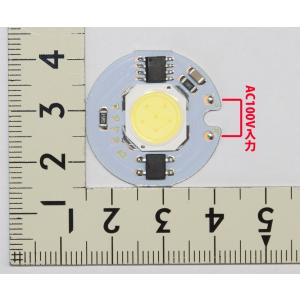

AC100V 白色・電球色 COBタイプ パワーLED素子です。

白色・電球色から1色お選びください。

※出力が3W、5Wの2種類が御座います。5Wは数に限りが御座います。

COB構造を採用し、厚さ約3mmととても薄く作られております。

面発光し、1チップタイプのLEDよりまぶしさを低減することができます。複数のLEDを搭載することで、ワットあたりの発光効率を良くしています。

取付板はアルミ製で軽量でありながら十分な強度があります。

熱伝導性が良いため、効率よくヒートシンクへ熱を逃がすことができます。

電源に接続した瞬間点灯するので、トイレや階段、センサーライトなどに相性ぴったりです。

LEDドライバが組み込まれているため、交流AC100Vに繋げるだけで、簡単に点灯させることが出来ます。

自作LEDライト、シーリングライト、ダウンライト、蛍光灯からLEDの置き換えなど、様々な用途にご利用ください。

白色(昼光色) 約7000K

電球色 約3500K

全光束:約270ルーメン/5Wタイプ 400ルーメン

電圧:AC100V専用

電流：約0.03A/ 5Wタイプ0.05A

指向角度:120度

サイズ：直径約27mm 厚さ約3mm
