●仕様

・電源電圧：±5V〜±15V

・推奨ゲイン：0dB〜＋26dB(非反転ゲイン)

・THD＋N：0.03%以下(クリッピングパワー、20Hz〜20kHz、Av=6dB、600Ω負荷)

・残留ノイズ：1.5μV以下(A補正、入力ショート、ユニティゲイン)

・fT：2MHz

・スルーレート：±10V/μs(VCC/VEE±12V)

・出力DCオフセット：±50mV以下(ユニティゲイン)

・消費電流：11mA(typ)(VCC/VEE±12V)、8mA(typ)(VCC/VEE±5V)

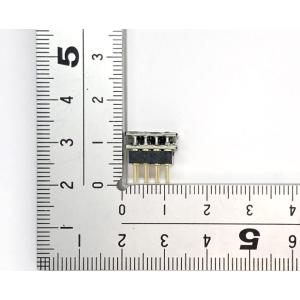

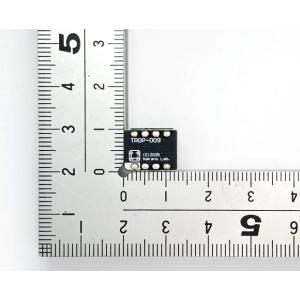

・サイズ：W12.7×D9.7×H2mm(基板単体)

オーディオ専用ディスクリートオペアンプ【TROP-009(FP)】の概要

FET入力オーディオ専用ディスクリートオペアンプ高性能を追求せず、シンプルな回路で設計自由度を広げ、狙った音質にチューニングしやすくすることを目指したオーディオ専用ディスクリートオペアンプです。

TROP-009は、TROP-001、TROP-006MFに続く3番目に開発されたディスクリートオペアンプです。前2モデルとの大きな違いは、シングルオペアンプからデュアルオペアンプになったことで、多くのオーディオ機器で使用されているICオペアンプとの交換が容易になりました。デュアル化に伴い、TROP-006MFよりも回路のダウンサイジングが図られています。ピン配置は、+入力(3/5ピン)、−入力(2/6ピン)、出力(1/7ピン)、Vcc(8ピン)、Vee(4ピン)です。オーディオ回路は基本的な特性を良くすれば良い音が得られると考えがちですが、部品の銘柄や基板の材質、トランジスタに流れる電流の増減でも音は変化します。
