特徴

ESP32-S3-PICO-1-N8R8ベース

GC0308 カメラ（300,000-pixel）

6 軸IMU（BMI270）と 3 軸地磁気センサ（BMM150）

プログラム可能なキースイッチ

拡張可能な入出力ピンとインターフェイス

開発プラットフォーム：Arduino、UIFlow、micropython

仕様

MCU：ESP32-S3-PICO-1-N8R8

IMU：BMI270

COMPASS：BMM150

CAMERA：0.3 MEGA Pixel（MAX Frame rate 30 fps）

動作温度：0°C ~ 40°C

電源電圧：5 V

電源供給：Type-C

出力電圧：3.3 V

IOインタフェース × 6：G5 / G6 / G7 / G8 / G38 / G39

本体サイズ：24 mm × 24 mm × 13.5 mm

パッケージサイズ：85 mm × 65. 5mm × 13 mm

本体重量：7.3 g

パッケージ重量：13.5 g

ファームウェアの書き込みについて

内蔵の緑色のLEDが点灯するまでリセットボタンを長押し（約2秒）してから離すと、デバイスはダウンロードモードになり、書き込み待機状態になります。

ピン配置

※AtomS3のピン配置から一部が変更となっています（IMU, Compass, SPI）

内容物

1x AtomS3R CAM 本体

資料

製造元ドキュメントページ

データシート

ESP32-S3-PICO-1

M5Unifiedライブラリ ※v0.1.17以降をお使いください

Github M5Unified

M5Unifiedへの移植のポイント

製造元の販売価格：19.95 USD

製造元の販売ページ：https://shop.m5stack.com/collections/...

商品コード: M5STACK-C126-Cam

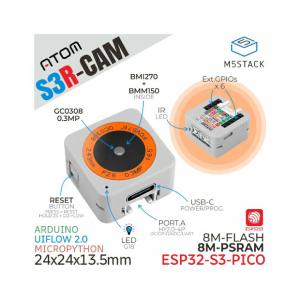

液晶画面の替わりにカメラが搭載されたATOMS3です。PSRAM（8MB）も搭載されています。ESP32-S3-PICOコントローラを搭載した小型の開発モジュールです。製品サイズはわずか24 x 24 mmで、さまざまな組み込みスマートデバイスアプリケーションに適しています。

8 MBフラッシュメモリ、液晶底のボタン、6 軸IMU（BMI270）と 3 軸地磁気センサ（BMM150）、Grove互換インターフェースなどを備えています。
