技適マークは筐体側面に表示されています。

特長

ESP32S3を搭載し16 MBのフラッシュメモリ、8 MBのPSRAM（疑似SRAM）、2.4 GHzWi-Fiを利用可能

スピーカ、デュアルマイク搭載

静電容量式タッチスクリーン搭載（高強度ガラスパネルで画面保護）

USB Type-Cコネクタ搭載

OTG（On-The-Go）、CDC（Communications Device Class）機能を利用可能

外部USBデバイスの利用や本体ファームウェア書き換えが可能

micro SD（TFカード）スロット搭載

電源管理IC AXP2101で低消費電力設計

1セルのリチウムイオン電池（別売）で持ち歩き可能

Arduino、UIFlowによる開発が可能

仕様

SoC・周辺回路部

ESP32S3搭載

デュアルコア Xtensa LX7（最高240 MHz駆動）

2.4GHz Wi-Fi（アンテナはケース内に内蔵）

OTG、CDC機能対応

フラッシュメモリ：16 MB

PSRAM（疑似SRAM）：8 MB

RTC（リアルタイムクロック）IC：BM8563

ディスプレイ部

2.0インチIPS液晶（解像度：320 x 240）

静電容量式タッチパネル

オーディオ部

アンプ：AW88298（1 W 16 bits I2S パワーアンプ ）

1 Wスピーカ

オーディオデコーダ：ES7210（デュアルマイク入力）

電源部

電源管理IC：AXP2101

Groveコネクタ最大出力（バッテリ駆動）：DC 4.2 V/940 mA

Groveコネクタ最大出力（USB駆動）：DC 5 V/680 mA

消費電力：

バッテリー駆動時：

スタンバイモード：DC 4.2 V/104.64 uA

通常動作時：DC 4.2 V/109.67 mA

USB電源供給：

通常動作時：DC 5 V/166.27 mA

インタフェース

1 x USB Type-Cポート（OTG・CDCサポート）

1 x Groveポート（I2C）

1 x micro SDカード（TFカード）スロット（最大16 GBまで対応）

2 x プッシュスイッチ

1 x M-BUS

製品サイズ：54 x 54 x 15.5 mm

製品重量：38.4 g

内容物

1 x M5Stack CoreS3 SE

資料

ドキュメント

回路図

使用チップデータシート

ESP32-S3

ES7210

BM8563

AXP2101

AW88298

AW9523B

製造元希望小売価格：38.90ドル(税別)

製造元の販売ページ：https://shop.m5stack.com/products/...

商品コード: M5STACK-K128-SE

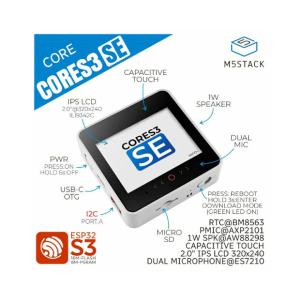

第3世代のCoreデバイスであるESP32-S3を搭載したM5Stack開発キットです。CoreS3 SEはCoreS3の軽量化バージョンです。

CoreS3から、カメラ、照度・近接センサ、6軸IMU、3軸地磁気センサが取り除かれています。また、DIN Baseは付属していません。

バッテリーボトムは別売りです。

MCUはESP32-S3でXtensa LX7プロセッサを搭載しています。Wi-Fiに対応し、16 MBフラッシュメモリと8 MB PSRAM（疑似SRAM）を搭載しています。
