ESP32-S3FN8を搭載したM5Stamp S3を実装し、2.4 GHz帯Wi-Fi、デュアルコア・最高240 MHzのCPUコア、8 MBのFlashメモリ、512 KBのRAM、USB OTG対応など高機能を実現

定期的な起動を実現するRTC、大音量ブザー（80 dB）、二つのHY2.0-4Pコネクタ（Port A、B）

1.14インチ液晶（コントローラ：ST7789v2）

ロータリーエンコーダ

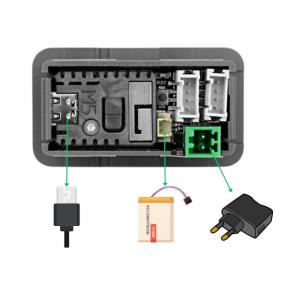

電源

ウェイクボタン（及びHOLD信号）またはRTCからの割込にて起動、HOLDピン（GPIO46）を0にすることで電源をオフに出来ます

外部電源入力：6〜36 V

LiPo電池：250 mAh

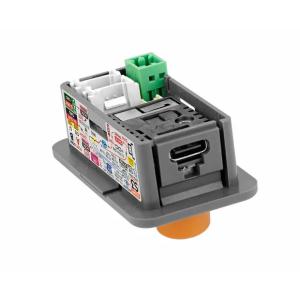

USBコネクタ（Type-C）から給電可能

1/32 DINサイズのパネルメータと同様の構造

機器パネルに45 x 22.5 mmの角穴を開けるだけで見栄え良く固定できます（付属両面テープまたはM3ネジ（付属しません）使用。また機器パネルが極端に厚い場合はUSBコネクタが使えなくなる可能性があります）

仕様

MCU：ESP32-S3FN8

CPUコア：2

最高周波数：240 MHz

搭載フラッシュメモリ：8 MB

搭載RAM：512 KB

液晶ディスプレイ

画面：1.14インチ IPS液晶

解像度：240 x 135 px

コントローラ：ST7789v2

ロータリーエンコーダ：スイッチ付ロータリーエンコーダ

RTC：有（接続方式：I2C）

ブザー：有（最大音量：80 dB）

I/O用コネクタ：2（PORT A及びPORT B）

電源：USB Type-Cコネクタ、外部電源端子、LiPo電池

電池充電制御：有（充電電流：100 mA）

外形寸法：53 x 32 x 30 mm（ロータリーエンコーダのノブ、LiPo電池除く）

機器パネル取付穴寸法：45 x 22.5 mm

重量：17.6 g

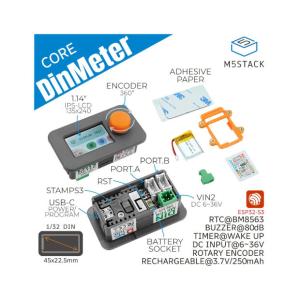

内容物

1 x M5Stack Din Meter (M5Stamp S3搭載) 本体

1 x パネル貼付用両面テープ

1 x 250 mAH LiPo電池パック

1 x ステッカー

1 x ワンタッチ着脱式コネクタ（ケーブル側）

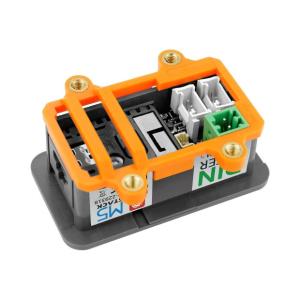

1 x ネジ固定用バックブレース（M3ネジは付属しません）

資料

ドキュメント

デモ（Arduino言語）

製造元希望小売価格：24.50ドル（税別）

製造元の販売ページ：https://shop.m5stack.com/...

商品コード: M5STACK-K134

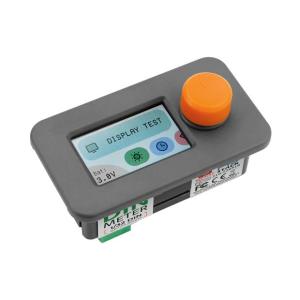

M5Stamp S3と1.14インチ液晶、ロータリーエンコーダを1/32 DINサイズのパネルメータ風ケースに格納した多用途の組込開発モジュールです。

機器のパネルに角穴を開けるだけで見栄え良く組込できます。6〜36 Vとワイド入力電圧範囲の電源、250 mAhのLiPo電池（同梱）、リアルタイムクロック（RTC）、大音量ブザー、制御用ボタン、拡張用に二つのHY2.0-4Pコネクタを搭載しているので幅広い用途で便利に使えます。
