【製品仕様】

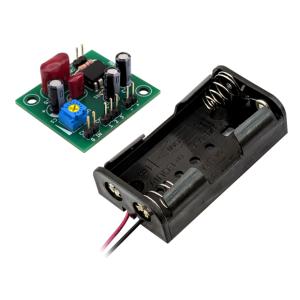

●電源電圧：標準DC3〜5V(1.8〜6V可) 単3形×2本電池ケース付属

●入力：ラインレベル / モノラル

●出力：スピーカー(4〜8Ω)対応

●消費電流：最大約500mA

・待機時：約10mA

・4Ω負荷時最大：約300mA(電源電圧3V) / 約500mA(電源電圧5V)

・8Ω負荷時最大：約180mA(電源電圧3V) / 約320mA(電源電圧5V)

●最大出力(1kHz THD 10％)

・4Ω負荷時：約370mW(電源電圧3V) / 約950mW(電源電圧5V)

・8Ω負荷時：約260mW(電源電圧3V) / 約800mW(電源電圧5V)

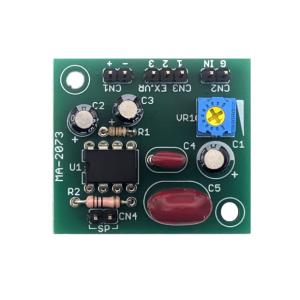

●音量調整：半固定抵抗(VR1・基板上に搭載)または外付け可変抵抗(CN3に接続・別売オプション)

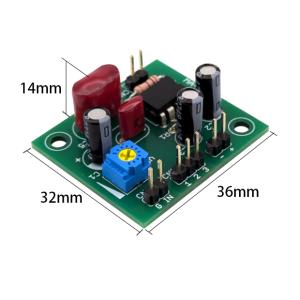

●基板サイズ：36(W)×32(D)×14(H)mm

※本基板はモノラルアンプです。

ステレオスピーカー(左右2台)で使用するには、本基板が2枚必要です。

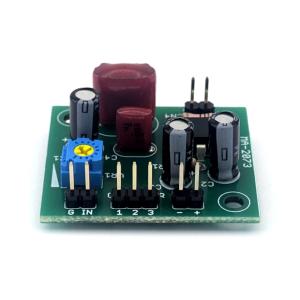

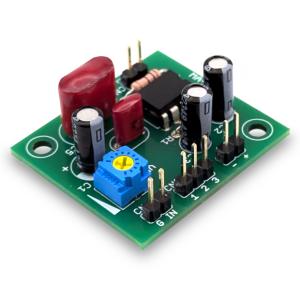

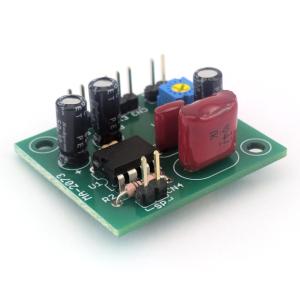

小型スピーカーの駆動に便利なモノラルアンプ

AB級オーディオアンプICを使用した、アルカリ電池2本で動くモノラルアンプです。

電源、入力信号、スピーカーの3つを基板接続するだけで使用できます。

コンパクトな基板サイズを活かして、アンプ内蔵スピーカーの製作や装置への組み込みにも適しています。
