●電源電圧：標準 DC12V

※DCジャック φ2.1 センタープラス

※2P ねじ止め端子

●動作時電流：最大900mA

※負荷や出力電圧によって変化します。

●出力：2系統

・CN3(PASS OUT)：スルー(通過)出力 12V(電源電圧)

・CN4(OUT)：可変出力：3.0〜9.0V(CN7で選択、VR2で調整) / 固定出力：3V、5V、6V、9Vから選択可(CN7で選択)

●最大電流値

・3V(250mA)、5V(350mA)、6V(400mA)、9V(900mA)

※使用環境温度25℃の時

※電圧の微調整はVR1(ADJ)で可

●保護回路：ポリスイッチ

※過電流保護、自己復帰型ヒューズ使用

●基板寸法：69.8(W)×40.6(D)×29(H)mm(Hはハンダ部も含む)

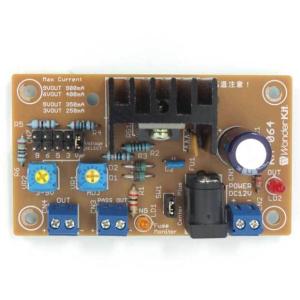

可変式レギュレータを使用した電源基板。出力は、電圧を3V〜9Vの範囲で自由に可変できる出力と、電源電圧(12V)がそのまま出力するパススルーの2系統を持ち、電源電圧の異なるキットや機器を同時に動作可能。各種実験、電池代わりの電源などに使用可能。過電流保護付。こちらの製品は電子工作キットです。ご使用する前にハンダごてを使用したハンダ付け工作が必要です。
