新版 Burr-Brown社製 OPA627AU 2回路DIP化オペアンプ完成基板 実装品 ローハイト版

新版 Burr-Brown社製 OPA627AU...の商品画像

新版 Burr-Brown社製 OPA627AU 2回路DIP化オペアンプ完成基板 実装品 ローハイト版

この商品は「Yahooショップ」でご購入いただけます。詳しくは下のボタンよりショップサイトへどうぞ。
actacton

新版 Burr-Brown社製 OPA627A...の紹介画像1
新版 Burr-Brown社製 OPA627A...の詳細画像1新版 Burr-Brown社製 OPA627A...の詳細画像2新版 Burr-Brown社製 OPA627A...の詳細画像3新版 Burr-Brown社製 OPA627A...の詳細画像4新版 Burr-Brown社製 OPA627A...の詳細画像5

商品の詳細情報

伝家の宝刀!伝説のオペアンプ!是非一度聴いてください

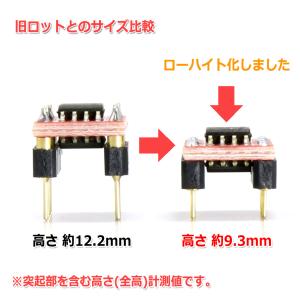

2023/6/16:ローハイト化を致しました!高さが旧版の12.2mmから約3mmも低くなり、全高9.3mmとなりました。モバイル機などこれまで高さが制限となってお使い頂けなかった機種でもお使い頂ける幅が広がりました!
※シルク印字タイプ/レーザー刻印タイプ2種類ございます(選べません)※

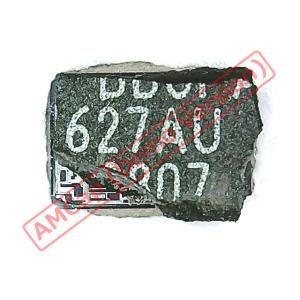

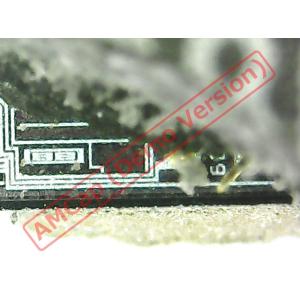

レーザー刻印タイプもシルク印字タイプのチップ同様、同じくバーブラウン社時代の製造・同一のプロセスルールにつき音質に影響ありません。(※写真参照)
シングルオペアンプ OPA627AU(SOPタイプ)2個をNFJオリジナル設計の2回路化基板に実装し、2回路8PinDIPオペアンプ化したオペアンプ完成品です。
OPA627オペアンプICはBB社時代製造のビンテージタイプとなり、現行のチップとくらべてプロセスルールが違い、内部配線が太いため中古パーツながら一部の間で非常に人気の高いオペアンプICです。
オペアンプICはバーブラウン社がTI社に吸収(2000年9月)された西暦2000年代製造以前のバーブラウン社時代に製造されたロット(表・裏の2個のICは同一ロットで揃えています)です。
ICの仕様については下記にてご確認ください
http://www.tij.co.jp/product/jp/OPA627?CMP=AFC-conv_dkmode
これまでは実装組み立てが完全手作業のために人件費がかかってしまい、お手頃な価格で販売することが難しかったのでキットのみの取扱いとしていました。
今回、2回路化オペアンプ組み立て熟練の方の指導を仰ぎ、現地で専用人員を教育・技術指導したうえでやっと完成品の販売が実現いたしました。
完全な手作業による組み立てとなりますので、ある程度の製造誤差はご容赦ください。
組み立てキットの基板ではソケットからややはみ出てしまう大きさのため、ソケット付近に高めのコンデンサーがあると干渉してしまう場合がございましたので、今回実装品を新たに企画するにあたり、基板をソケットサイズの最小設計としました。
また、基板を小さくする弊害としてプリント基板のパターン幅が狭くなり音質に影響してしまう事を懸念し、弊社独自で最大限大きなパターン幅で回路を引いた基板をオリジナルで生産いたしました!
2回路オペアンプと交換してご使用いただけます。※電圧±4.5V〜±18Vの電圧範囲
※必ずしも動作を保証するものではございません。
※最悪の場合取り付けた機器の破損に至りますので、知識をお持ちの方のみご使用ください。
【製品の特徴】・バーブラウン社時代のIC
・ソケット周りのコンデンサ等と干渉しないソケットサイズ設計
・回路を極力太く設計したNFJ専用設計基板
・オペアンプIC以外の部材は新品で構成
【注意事項】※初期不良1週間保証となります。
※説明書はございません。基板に必要情報がプリントされていますので理解できる方のみお求めください。
※本製品の使用方法についてのサポートは一切致しませんので、知識のある方のみお求めください。
※オペアンプ交換は自己責任にてお願いします。
※当製品を使用した際におきた機器などの故障・破損、及び、事故等の損害についての補償は対応できません。
あくまでも自己責任の下のDIY用途でのご使用をお願いします。
※オペアンプICは相場変動があるため価格改定を行う場合がございます。
※各ICには極性があり、取り付けの向きがございます。取り付け向きを間違うとICの破損及び接続機器の破損につながりますのでご注意ください。
※ロット番号はご指定いただけません。写真はサンプルのため、実際にお届けする個体とロット番号が異なる場合がございます。
※完全な手作業による組み立てとなりますので、ある程度の製造誤差はご容赦ください。
※はんだの際のヤニ・フラックス残りがございますが、品質に影響ございません。
※シルク印字タイプから、レーザー刻印タイプに変わりました※ 同じくバーブラウン社時代の製造につき音質に影響ありません。
【製品仕様】
販売単位:
1個
オペアンプ:
Burr-Brown社製 OPA627AU ×2(両面実装)
外形:
DIP-8P
動作電圧:
±4.5V〜±18V
回路数:
2回路
サイズ:
約10.5mm×9.8mm×9.3mm(突起部を含む)
重量:
1.1g
actacton
この商品は「Yahooショップ」でご購入いただけます。詳しくは上のボタンよりショップサイトへどうぞ。
価格 : 2,980 円 (税込)
