5ワゴ 5極 ワゴ ワンタッチコネクター WAGO WF-5 WFR-5

※差込みが不十分だと導通不良や発熱の恐れがあります。引出し線長の通りケーブルの被覆を剥き、ケーブルを差し込んで、確実にレバーを下げて固定してください。ケース横および裏から見て、銅線がしっかりと奥まで入ってロックされているか、被覆を噛んでいないかご確認ください。

※こちらの商品はJIS規格・PSE適合に則った製品では御座いません。電気工事には使用しないでください。

※必ず定格範囲で使用し、発熱などしていないか、十分に確認しながら使用してください。

※写真に複数写っておりますが、1つあたりの価格となります。

※ケーブルなどは取付例となり、付属いたしません。

※最大被覆外径Φ4.0mmとなります。電線の種類によってはご利用頂けない場合が御座います。※WAGO社製製品ではございません。

レバーで固定する、レバー式の差込コネクタとなります。

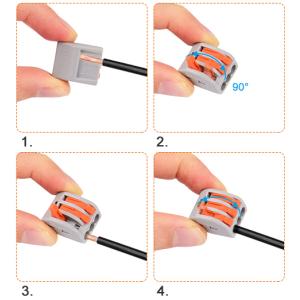

レバーを引き上げて、電線を差し込み、レバーを戻すだけで結線完了です。

5分岐タイプとなります。配線の分岐はもちろんのこと、配線の延長などにもご活用ください！

エレクトロタップや端子台より簡単でありながら、確実に配線を分岐可能です。

非常に簡単に接続できるので、ハンダ付けや圧着端子などの煩わしさを解消することができます。さらに絶縁の必要が無いのでビニルテープで巻く手間も省けます！

差込コネクタでは太い単線しか使用できませんが、レバーで固定をするタイプなので、単線、より線どちらでも使用でき、また混在可能です。

車や自動車の電装品取り付け、各種電源の配線、リングスリーブや圧着端子の代わりに！ギボシ端子やファストン端子からの置き換えに!

仕様

使用可能電線

・単線：Φ0.1mm-Φ2.5mm

・より線：0.1mm2-4.0mm2

引出し線長：10mm

最大使用定格：20A 250V

材質：耐熱性66ナイロン

導電部：銅(スズメッキ)

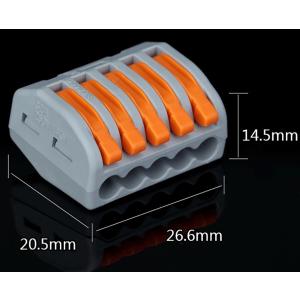

寸法：26.6×20.5×14.5mm

※WAGO社製造の WF-5 WFR-5 では御座いません
