380nm〜780nm・500nmシアンの可視光線を含む高演色性

こちらのLEDは銅製のベース基板を用いており、アルミベース基板と比べ、 熱伝導性が良いため、効率よくヒートシンクへ熱を逃がすことができ、高寿命化に貢献します。 またLED素子(ベアチップ)同士を、2本のダブルゴールドワイヤーで接続しているため、安定して高電流を流すことができ、 発熱を抑えることを実現しました。万一片方のワイヤーが切断された場合でも、もう1つのワイヤーで電力の供給を行えるため、信頼性も高いです。

■ハイパワーLEDの放熱方法について■

LEDは発熱しないと思われている方もいらっしゃいますが、LEDの変換効率は約15％と言われており、85％は熱となってしまいます。

発生した熱を適切に放熱しないとLED素子が熱損傷を起し、最悪の場合数分で点灯不良が発生してしまう場合が御座います。

以下を十分ご確認頂き、適切に放熱設計を行ってください。

※LEDは温度が上昇すると順方向電圧が下がるという特徴が御座います。そのため定電圧回路で設計を行うと、過電流の原因となる場合が御座います。

回路設計後はLEDを数十分点灯させ、過電流となっていないかご確認ください。できるだけ定電流LEDドライバをご利用ください。

●1〜10W ハイパワーLEDの場合

・必ずLEDを、LED取付板に取り付けてください。

・必ずヒートシンク(放熱器)を取り付けてください。

・必ずLEDと取付板の間、取付板とヒートシンク(放熱器)の間には、放熱用グリースを塗るか、熱伝導両面テープなどを設置してください。

・10分ほど点灯させ、LED取付板およびヒートシンク(放熱器)が素手で触れる温度となっているか確認してください。触れないほど高温になっている場合、放熱が不十分です。

・可能であれば強制空冷を行ってください。

●20W以上のハイパワーLEDの場合

・必ずヒートシンク(放熱器)を取り付けてください。

・必ずLEDとヒートシンク(放熱器)の間には、放熱用グリースを塗ってください。

・LED基板部が全面ヒートシンクに触れるようにしてください。

・LEDとヒートシンクの固定は必ず4箇所ビス留めを行ってください。また同一トルクで行ってください。熱伝導両面テープなどシート状TIMを使用される場合でも、ビス留めは必須です。

・30分ほど点灯させ、LED基板部およびヒートシンク(放熱器)が素手で触れる温度となっているか確認してください。触れないほど高温になっている場合、放熱が不十分です。

・できるだけ強制空冷を行ってください。

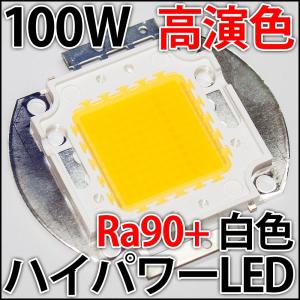

高演色 白色100W LEDになります

Ra(平均演色性)90+の演色性がLEDで得られます。

3波長型蛍光灯の平均演色性は約84と言われていますので、

LEDで蛍光灯以上の演色性が得られます。(当店測定値Ra91.8)

演色性が高いので、人の集まる場所でのシーリングライト、ダウンライト等、様々な照明用途にご活用ください

写真2は下記URLで拡大してご覧頂けます

http://ledg.biz/img/Ra90-ledg.jpg

※JIS照明基準では住宅用照明はRa80以上にすることが推奨

レストランや衣料品店、研究施設など、色の再現性が求められる場所では、Ra90以上が推奨

高演色LEDはより忠実な色を再現させることができ、

蛍光灯や一般的なLEDよりさらに鮮やかに見せることができます

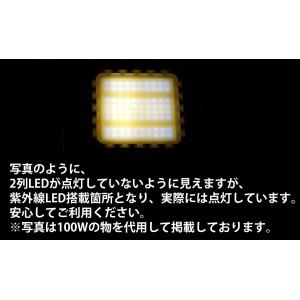

◎紫外線LEDを搭載しているため、アクアリウムの水槽に

◎美術館や博物館など、作品本来の色合いを再現

◎微妙な色彩を見分ける必要がある、色比較・病院・研究施設・臨床検査

◎ビデオ撮影・写真撮影

色:白色(6000K-7000K)

全光束:約7000ルーメン

順方向電圧:31-34V

順方向電流:最大3500mA

指向角度:120度

平均演色性:Ra88以上

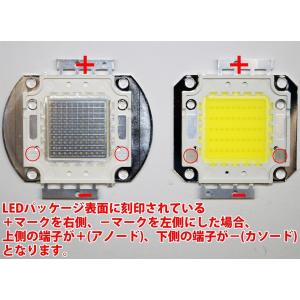

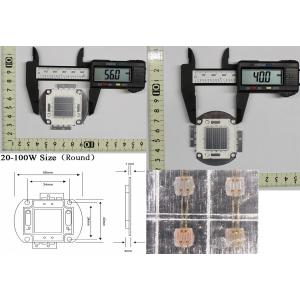

※サイズ・極性確認写真は他色の物を代用して掲載しております
