砲弾型LEDやFlux LEDを簡単に点灯!!

CRDは通常のダイオードのように、電流を一定方向にしか流さない整流作用は御座いません。誤った接続を行うと電流制限が行われず電流が流れますので、LEDが一瞬で破損します。十分に注意して接続を行ってください。

※当店では1mA,5mA,10mA,15mA,18mAの5種類取り扱っております

石塚電子製の定電流ダイオード(CRD)です。

18mA出力タイプなので、定格20mA砲弾型LED等を安全かつハイパワーに出力することが可能です♪

LEDに直列に接続することで、簡単に電流制限回路を作ることができます。

自動車のような電圧の変動する場所でも、LEDの明るさを安定させることができます。

抵抗器では明るさが変わってしまう・・・抵抗値の計算が難しい・・・といった悩みを簡単に解決できます♪

CRDは並列に接続することで、お好みの電流値にすることも可能です。

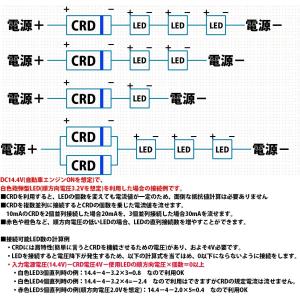

詳しい接続方法は、画像にてご確認下さい。

写真3は下記URLにて拡大してご覧頂けます。

※画像ではCRDの肩特性を4Vとして計算しておりますが、CRDの種類によって異なりますので、ご注意下さい。

http://ledg.biz/img/crd.jpg

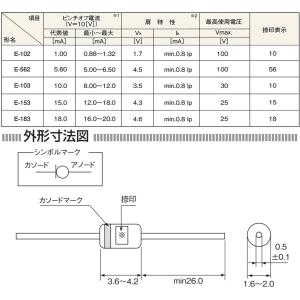

最大使用電圧：25V

ピンチオフ電流(定格電流)：標準18mA (16mA〜20mA)

メーカー・型番：石塚電子 E-183

肩特性:4.6V

12V 14V 14.4V 20V 24V
