※ハイパワーLEDは非常に扱いの難しいLEDです。ハイパワーLEDをお求めのお客様は必ず下記全文をお読みの上、ご注文をお願いいたします。※

■ハイパワーLEDの放熱方法について■

LEDは発熱しないと思われている方もいらっしゃいますが、LEDの変換効率は約20％と言われており、80％は熱となってしまいます。

発生した熱を適切に放熱しないとLED素子が熱損傷を起し、最悪の場合数分で点灯不良が発生してしまう場合が御座います。

以下を十分ご確認頂き、適切に放熱設計を行ってください。

※LEDは温度が上昇すると順方向電圧が下がるという特徴が御座います。そのため定電圧回路で設計を行うと、過電流の原因となる場合が御座います。

回路設計後はLEDを数十分点灯させ、過電流となっていないかご確認ください。過電流を防ぐためにも、できるだけ定電流LEDドライバをご利用ください。

●1〜10W ハイパワーLEDの場合

・1W・3WLEDには必ずLED取付板に取り付けてください。

・必ずヒートシンク(放熱器)を取り付けてください。

・必ずLEDと取付板の間、取付板とヒートシンク(放熱器)の間には、放熱用グリースを塗るか、熱伝導両面テープなどを設置してください。

・20分ほど点灯させ、LED取付板およびヒートシンク(放熱器)が素手で触れる温度となっているか確認してください。触れないほど高温になっている場合、放熱が不十分です。

・可能であれば強制空冷を行ってください。

●20W以上のハイパワーLEDの場合

・必ずヒートシンク(放熱器)を取り付けてください。

・必ずLEDとヒートシンク(放熱器)の間には、放熱用グリースを塗ってください。

・LED基板部が全面ヒートシンクに触れるようにしてください。

・LEDとヒートシンクの固定は必ず4箇所ビス留めを行ってください。また同一トルクで行ってください。熱伝導両面テープなどシート状TIMを使用される場合でも、ビス留めは必須です。

・30分ほど点灯させ、LED基板部およびヒートシンク(放熱器)が素手で触れる温度となっているか確認してください。触れないほど高温になっている場合、放熱が不十分です。

・LED基板部が60度以下となるよう、放熱設計を行ってください。

・強制空冷を行ってください。

■10W以上のハイパワーLED注意事項■

※LEDの表面樹脂部や基板部ににキズや汚れ、小さなゴミが混入している場合が御座います。ご了承の上ご注文のほどよろしくお願いいたします。これらすべてを排除すると。現在の値段の数倍の値段で販売しなければならなくなってしまいます。使用上致命的なキズや素子部にかかるゴミなどが混入していた場合は廃棄しております。ご了承のほどよろしくお願いいたします。

※20W〜100W LEDの形状は四角形と楕円系の2パターンが御座います。ロットにより形状が異なります。お客様による選択は承っておりません。ご了承の上ご注文のほどよろしくお願いいたします。

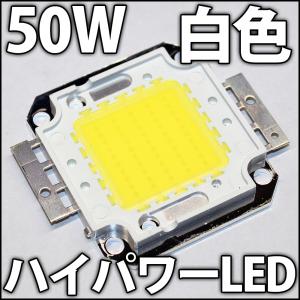

50W 白色ハイパワーLED素子です。

自動車のヘッドライト製作、フォグランプ製作、自作照明、ダウンライトなどにご活用下さい。

こちらのLEDは銅製のベース基板を用いており、アルミベース基板と比べ、

熱伝導性が良いため、効率よくヒートシンクへ熱を逃がすことができ、高寿命化に貢献します。

またLED素子(ベアチップ)同士を、2本のダブルゴールドワイヤーで接続しているため、安定して高電流を流すことができ、

発熱を抑えることを実現しました。万一片方のワイヤーが切断された場合でも、もう1つのワイヤーで電力の供給を行えるため、信頼性も高いです。

異様に安く売られている、低品質のものでは御座いません。少々高価ですが、きっとご満足頂けると思います。

他店激安品と当店のLEDの比較詳細は、下記URLをご確認下さい。

※比較写真は100Wの物となりますが、構造はほぼ同一のため、参考としてご覧下さい。

http://ledg.biz/img/100gt.jpg

発光色:白色 (約6000K-6500K)

全光束:約5000ルーメン

順方向電圧:32-34V

順方向電流:最大1750mA

指向角度:140度

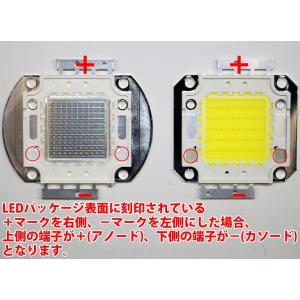

※サイズ確認用写真・極性確認用写真はサイズが同一のため、他色のものを代用して掲載しております。
