【電気的特性】

●定格入力電圧[DC]：12/24Vdc

●入力電圧範囲[DC]：9〜36Vdc

●効率：81% Typ.

●定格出力電圧[DC]：+12Vdc

●定格出力電圧[DC]：-12Vdc

●出力電圧範囲[DC] +12Vdc：固定

●出力電圧範囲[DC] -12Vdc：固定

●最大出力電流 +12Vdc：0.065A

●最大出力電流 -12Vdc：0.065A

●最大リップルノイズ +12Vdc：200mV

●最大リップルノイズ -12Vdc：200mV

●最大出力電力：1.56W

●耐電圧1：入力 - 出力: 1500DC: 1min.

●耐電圧2：入力 - 出力: 1000AC: 1min.

【形状と寸法】

●形状 / 取付：基板搭載

●幅(W)：15.7mm Nom.

●高さ(H)：11.5mm Nom.

●奥行(D)：10.4mm Nom.

●質量：3g Typ.

●端子形状：DIP

【その他】

●動作温度範囲：-40〜100°C

●絶縁/非絶縁：絶縁

●安全規格(認定)：

IEC62368-1

CSA62368-1

EN62368-1

UL62368-1

●安全規格(準拠)：CE/UKCAマーキング

●備考：本ページでは、代表的な特性値のみを掲載しています。詳細仕様・条件については、各種テクニカルデータをご覧ください。

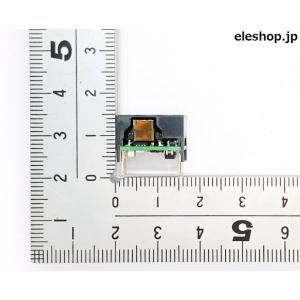

TDKラムダ製の出力1.5W級絶縁型DC-DCコンバータです。プリント基板への取り付けに特化した超小型タイプのモジュールとなっています。±電源出力を備えたデュアル出力タイプ。定格入力電圧：DC12/24V、出力：DC±12V 最大各0.065A。
